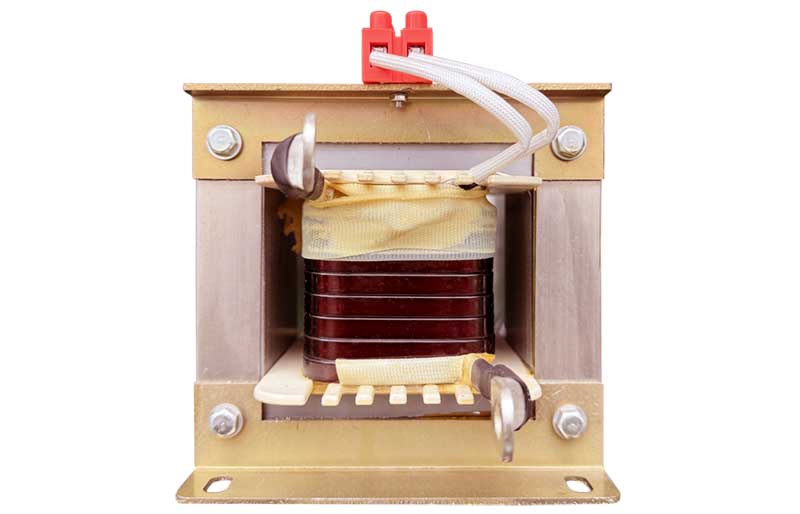

单相串联电抗器

●产品简述(Product Profile)

CKDG系列低压铁心串联电抗器是用于电力系统中与电力电容器串联组成并联电容器无功补偿装置以分相补偿系统无功，从而限制乃至消除不装设串联电抗器时电力电容器组对系统谐波的放大作用。串联电抗器串入电容器组，可以降低合闸涌流和涌流频率，使得易于选择回路设备及保护电容器，为避免发生“谐波放大现象”，电抗器的伏安特性具有很好线性度。当与电容器组形成全调谐后，组成某次谐波的交流滤波器，可以降低母线上该次谐波电压值，提高供电质量。串入电抗器后还可以减少电容器组断路器分闸电弧击穿时的涌流倍数和频率，以利断口灭弧，降低操作电压幅度过高。

●产品特点(Product Features)

◆采用高品质铁心

      电抗器铁心铁轭部分采用高精度冲床整体模压成型，保证每台产品的铁心厚度均保持一致，心柱部分采用独特的气压成型技术，保证心柱的紧密无松动，尽可能保证三相之间的电感平衡度，确保电抗器的调谐精度。此外，在谐波污染程度严重的电网环境中，充足的铁芯线性度可承受电容组的反复投切而不造成饱和问题。

       因电抗器其良好的整体性，电抗器使用寿命>30年，并且运行噪音<60dB。

◆采用高等级的耐温绝缘材料

      电抗器的电磁线的绝缘层及绝缘漆均采用Class H级材料，最大工作环境温度可达50℃，最高储存温度可以在75℃以上，既使现场运行环境极其恶劣，也能保证电抗器的安全可靠运行。

◆整体产品真空过压浸漆

      整个电抗器单元都是在真空的状态下注入绝缘漆材料，并在过压的情况下烘干。真空过压注入保证了电抗绕组与铁芯结构紧密可靠，从而达到降低噪声、减少震动、增强散热的目的。

◆特有的铁心结构形式

      电抗器铁心采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以确保电抗气隙在运行过程中不发生变化，从而保证产品具有良好的线性度及电感的稳定性。

◆可靠的工艺保证产品品质

      线圈采用级漆包电磁线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。电抗器芯柱部分紧固件采用无磁性材料，外露部件均采取了防腐蚀处理，引出端子采用镀锌铜端子并进行电阻焊工艺处理。该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

●产品选型方式(Product Selection Method)

方式一：直接给出电抗器具体型号，例如CKDG-0.7/0.28-7%，其中电抗器容量0.7kVar，电容器标称电压0.28kV，电抗率7%，这三要素缺一不可。

方式二：如无法知道电抗器具体型号，则需要提供电容器标称容量(切记是标称容量而非实际补偿容量)，电容器标称电压，最后要素是电抗率，电抗率不可随意选取，不合适的电抗率会引起系统发生串联谐振甚至并联谐振，从而引发事故。获知以上三要求就能确定电抗器的型号参数。

方式二：在电容器型号已经选取的情况下，如无法决定电抗率，那需要了解所补偿的场所的负荷情况，如是办用楼用电、居民用电、轧钢厂、冶炼厂、纺织厂、电缆厂等等，由我公司技术人员代为选取合适的电抗率。

注意事项：电抗器与单相电容器或者3YN型电容器进行连接。不建议选购三相一体的电抗器进行分补，如分相投切，有产生谐振的风险，建议采用单相电抗器，可靠性好。
