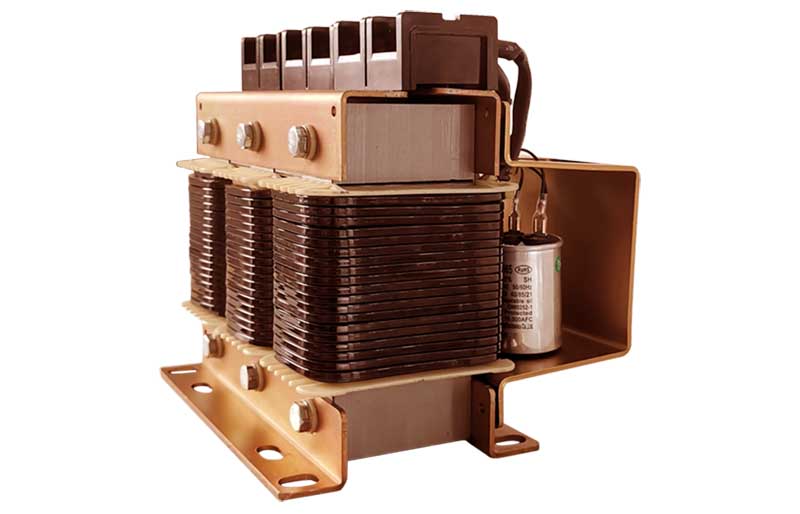

正弦波滤波器

●产品简述(Product Profile)

      变频器使用过程中受输出PMM电压波形、IGBT特性及电缆长度等相关因素的影响，对电动机绝缘会造成一定程度的损伤。

      变频器对电动机绝缘的损伤主要是由于变频器在电动机端产生过高的电压所致。变频器输出的驱动电压波形为PWM电压波形，该波形经过电缆传输后容易产生过冲电压，通常电缆越长产生的过冲电压越大，电缆足够长时过冲电压甚至达到输出PWM电压的2倍以上，过冲电压加在电动机的定子线圈上，对线圈造成电压冲击，频繁的过电压冲击会对电动机绕组的绝缘产生不良影响甚至会损坏电动机绕组绝缘。除此之外，变频器输出PWM脉冲上升沿时间长短、载波频率高低均会对过冲电压产生影响，从而影响电动机绝缘的寿命。

      因此很容易想到如果将变频器输出端的 PWM波形转变成驱动电动机的理想波形：正弦波，就可以解决问题了。正弦波滤波器的作用就是将PWM波形转变成正弦波，电缆上传输的是正弦波，和传统的电动机工作方式一样，无论电缆多长，都不会产生过冲电压，使用正弦波滤波器可以有效地解决这一问题。

      另外正弦波滤滤器还可以使用在逆变电源上，使逆变电源产生的PWM方波过滤成正弦波。

●产品特点(Product Features)

◆优良的差模低通原理

      RCSOL系列正弦波滤波器是一种差模低通滤波器，可抑制变频器的开关频率分量，并对变频器的相间输出电压进行平滑处理以使其成为正弦波形，这样减少了电动机绝缘压力和轴承电流。通过向电动机提供正弦电压波形，还可消除电动机的开关噪声。

◆采用优质的磁心材料及绝缘材料

      根据客户使用频率的高低合理选取磁性材料（硅钢片、铁氧体、非晶铁心、磁粉心），合适的磁性材料，可以保证正弦波滤波器在不同的高频情况下保证合适的温升。匝间绝缘采用高性能的H级以上的NMN复合绝缘材料，使产品在严酷的工作条件下依然可以保持其安全可靠的耐高温性能，不会因为环境温度升高或现场工作环境恶劣，使产品因为高温而造成其绝缘性能下降，导致产品出现质量问题。

◆优良的工艺手段保障产品的可靠品质

      铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。从而保证了产品的电抗值具有良好的线性度及在长期的连续工作中，不会因为气隙发生松动而造成电抗值的偏差。并选择高精度的CBB电容器与之匹配，以保证有准确的调谐频率，使其能够输出标准的正弦波形。

◆特有的铁心结构形式

      电抗器铁心采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以确保电抗气隙在运行过程中不发生变化，从而保证产品具有良好的线性度及电感的稳定性。

◆可靠的工艺保证产品品质

      线圈采用级漆包电磁线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。电抗器芯柱部分紧固件采用无磁性材料，外露部件均采取了防腐蚀处理，引出端子采用镀锌铜端子并进行电阻焊工艺处理。该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

◆全自动计算机仿真辅助设计为优质产品提供保障

      正弦波滤波器采用计算机仿真设计，合理选取电感值与电容值进行正确调谐，保障其产品的可靠性，绕制过程中保持相同的张压及绕制速度，并进行了自动纠偏程序，来提高线圈的加工精度。引出排采用优质的超声波焊接设备，无明火，无弧光，具有良好的焊接性能及其稳定性，不会形成虚焊或焊穿现象。

◆合理的结构设计保证其长期运行的可靠性

      电抗器与电容器在结构设计上，抛开传统的电容器置顶设计，采用电容器侧装方式，以防电抗器在运行过程中产生热量，对电容器形成过热，从而提升电容器的长期可靠运行。

●产品作用及用途(Product Role)

1、将变频器的输出SPWM调制波滤成近似正弦的电压波形。

2、可以有效的抑制高频损耗及降低瞬变电压dv/dt。

3、防止行波反射引起电机端电压叠加减少电机绝缘压力，延长线缆长度。

4、减少谐波畴变系数，延长电机寿命。

●产品选型及安装事项(Installation Matters)

1、确定变频器或电机的系统电压，例如：AC380V    690V ，常规是AC380V。

2、确定变频器或电机的功率，常规是跟变频器功率相匹配，无需放大功率选型。

3、正弦波滤波器安装分进线出，变频器输出先经过电抗器再经过电容器，不得接反。

4、正弦波滤波器除接线端子部分外，其它部位均是绝缘的，无需额外进行绝缘处理。

5、正弦波滤波器底脚支架上有接地孔位，请保持电抗器可靠接地，不然会产生悬空电位而产生放电。

6、请保证安装场所有良好的通风条件，因为电容器无法在高温环境下运行。
