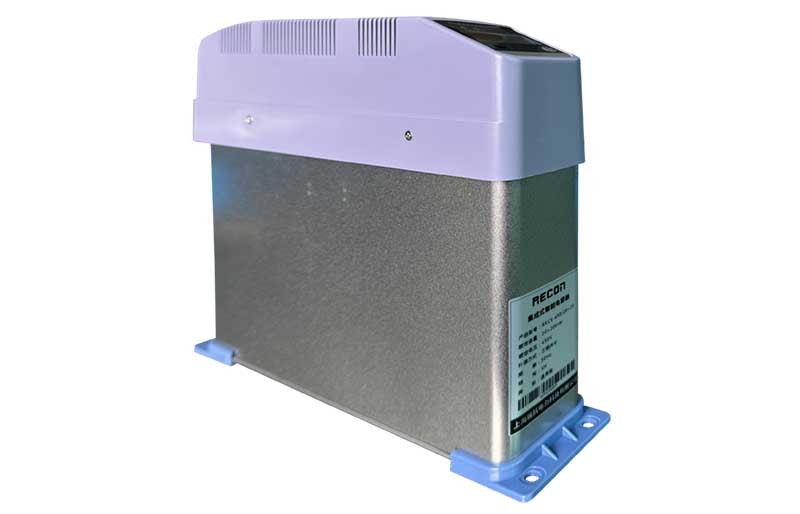

集成式智能电容器RCCX RCCF系列

●产品简述(Product Profile)

      智能集成电力电容补偿装置（智能电容器）是由智能测控单元、零投切开关、智能保护单元、两台(△型)或一台(Y型) 或两台(Y型)或一台(△型)和一台(Y型) 或两台(△型)和一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器多种分散器件组装而成的自动无功补偿装置。

●产品特点(Product Features)

    ◆ 全智能控制，高效可靠持久稳定

    ◆ 表面磨砂镀锌外壳，耐腐蚀

    ◆ 芯片级多重防范，防过热、防过压、防过流

    ◆ 全LED液晶显示，操作一目了然

    ◆ 多孔散热设计，保证产品低温运行

●保护功能(Protection Features)

    ◆ 过温保护

    ◆ 过压、欠压保护

    ◆ 缺相保护

●产品优势(Product Advantages)

    ◆ 安装接线方便，对现场人员要求低

    ◆ 智能节能高效，不用长距离接线增加线损

    ◆ 拓展组网方便快捷，即插即用

    ◆ 产品小巧便捷可靠，不占安装空间

●安装方式(Installation)

    ◆ 智能电容器应平装在柜体内，与地面垂直，显示屏朝正面放置

    ◆ 智能电容器之间水平安装间距应不小于30mm，留出散热空间

    ◆ 垂直安装间距不小于200mm，有利于散热及接线操作

    ◆ 如在GCK、GCS、MNS等低压柜中，可针对其自身柜体空间尺寸，灵活选配布置

●安装要求(Installation)

    ◆ 当智能电容器单台就地补偿使用时，可以不加柜体防护，只需在智能电容器周围设置防护隔离栏即可，但应注意不要把产品裸露放置在灰尘多的场合。

    ◆ 当智能电容器多台并接使用时，需加防护外壳。户外应为带通风散热并且有良好防雨能力的不锈钢箱体。户内可采用GGD等形式的柜体，柜体上面防护顶及下地应有隐蔽防尘的通风孔百叶窗，前后门板在智能电容器安装处也应有透气通风的百叶窗口，如果为灰尘较多的场合，柜体还应注意防尘及内装风扇散热。

    ◆ 柜体的尺寸及数量应在确定智能电容器数量及安装方式后才能确认。

●电气接线(Installation)

    ◆ UA、UB、UC（三相补偿）或UA、UB、UC、UN（分相补偿）：分别接电源母线，一般采用16mm2的多芯铜导线。

    ◆ 信号线：采用RS485通信节点，产品上有两组信号线节点，内部并联，采用两组是为了并联连接方便。

    ◆ 外接指示灯端子（产品后部绿色端子3、4、5）：三相式接3#端子，公共端接配电B相电压；分相式分别接3#、4#、5#端子，公共端接零线。
