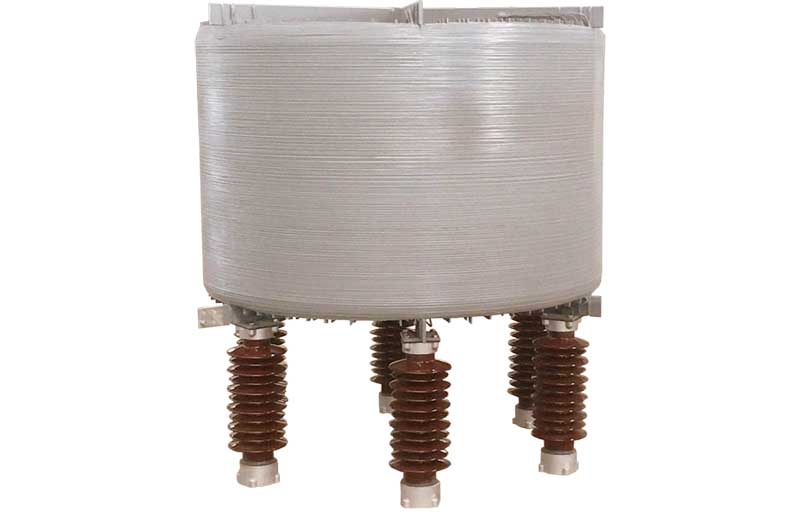

空心启动电抗器

●产品简述(Product Profile)

       QKGKL系列高压空心启动电抗器是用于限制并降低高压电机启动电流。当高压电机从静止状态进行启动时，由于电机的内阻很小，线路中的启动电流将会很大，将会增加主变的带载能力，如主变的装机容量小于电机的启动容量，那会造成主变过载或电机启动失败。

       高压空心启动电抗器串接在高压电机的供电回路中，当电机启动时，由于串入启动电抗器，增加了线路的内阻，从而将原6~7倍的启动电流降低到4~5倍的启动电流，相当于增加了主变的带载能力，降低了线路的大电流要求。当高压电机启动完成后，通过旁路开关将启动电抗器短接，而不增加线路的能耗。

●产品特点(Product Features)

◆整体玻璃钢绕制结构

      电抗器均由浸渍过的长玻璃丝束对线圈的内外进行包封，并固化成型，具有良好的结构强度及防潮防水性能，当电抗器在经过大电流冲击时，因其很好的结构强度，可以承受其产生的巨大机械拉应力，而不会造成电抗器本体的损坏，另因其良好的防潮防水性能，可以在户外安装并通电运行。

      因电抗器其良好的整体性，电抗器使用寿命>30年，并且运行噪音<60dB。

◆采用优质的绝缘材料

      导线采用优质的多层聚脂薄膜做其匝间绝缘，以保证产品在运行时，有足够用的能力承受其冲击电压，而不会因为过电压，造成匝间绝缘破坏。另其绝缘材料具有F级的耐温等级，在其较高温度下，也不会造成其绝缘性能下降，保证产品安全可靠的运行。

◆完善的工艺手段保障产品的优良品质

      电抗器采用截面很小的圆导线（Φ2.0~Φ4.5）作为线圈导线，有效地降低谐波下导线中的涡流损耗。

      电抗器采用多层并联结构，线圈的轴向电应力为零，在稳态工作电压下，沿线圈高度方向的电压分布均匀。

      电抗器线圈层间采用聚脂玻璃纤维引拔条作为轴向散热气道，使其产品具有良好的散热性能。

      电抗器在温升设计时，利用计算机仿真技术，充分考虑产品的温度分布及其极点最高温度，并留有相当的设计裕度，以保证产品长期安全可靠的运行。

      电抗器导线部份采用氩弧焊进行焊接，机械结构上无紧固零件，大大提高了运行的可靠性。

◆全自动数控生产设备为优质产品提供保障

      电抗器的线圈绕制采用全自动立绕设备，自动排线，自动计数，自动绕制，绕制过程中保持相同的张压及绕制速度，线圈绕制平整均匀，因空心电抗器对匝数的要求极高，多一匝或少一匝均会造成产品运行发生烧毁，所以必须从设备上要求产器匝数的正确性，从而保证了电抗器产品的正确性及一致性，为生产出优质的空心电抗器产品提供设备保障。

●产品选型方式(Product Selection Method)

方式一：直接给出电抗器的具体型号，例如 QKGKL-2500/10，型号中包含电抗器型式容量2500kVar，系统电压10kV，切记，所选型号必须是根据我公司选型手册选择而出。

方式二：如无法知道电抗器具体型号，则需要提供高压电机的功率、系统电压，根据所提供的参数换算出启动电抗器所需要的型号。

订货要求：订货要求：在确定好启动电抗器的型号参数后，如无特殊订货要求，我公司则提供的电抗器是单边出线，并有100%、85%抽头，注意，此100%抽头的含义是高压电机所能成功启动的最小启动电流所对应的电抗值，85%是指此最大电抗值的比例。抽头的意义是如因电缆长度或电机参数的差异，造成最大电抗值启动无法完成时，所做的防范措施，以保证电机能够成功启动。

●安装注意事项(Product Installation)

1、各安装方式中均不考虑有闭合线匝和其他电抗器的无铁磁物空间。

2、电抗器本体中心1.1D范围内不得有粗大的金属物体，更不能形成闭合回路（注：D为电抗器本体外径）。

3、在电抗器安装基础内不应有闭合的钢筋或金属物体。

4、相邻两组（或两台）电抗器之间其中心距不小于1.7D。

5、电抗器中心点距墙壁或围栏的距离不小于1.1D。

6、电抗器顶部距屋顶的距离应不小于0.5D。

其它说明：

电抗器连接螺丝应采用不磁不锈钢螺丝进行紧固，不得采用铁件螺丝，如是户外安装，连接电缆的螺丝也应采用不锈钢螺丝进行紧固，以防接线螺丝锈蚀而造成接线排烧毁。
