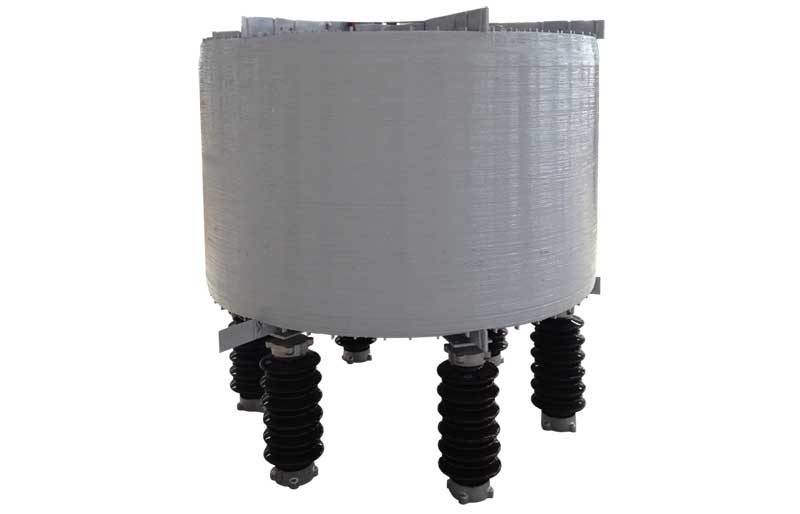

空心限流电抗器

●产品简述(Product Profile)

       XKGKL系列高压空心限流电抗器是用于限制电力系统短路电流。当线路或负载发生短路时，限流电抗器利用其电抗特性限制线路的短路电流在某一确定的范围内，以利用开关设备顺利有效的切除故障。

       限流电抗器一般采用电抗值线性度较好的空心电抗器，限流电抗器在长期额定电流下安全可靠的运行，当电力系统发生短路故障时，其安匝数成几倍、几十倍地增加，但要求其阻值或限制短路电流的能力不能变小，而空心电抗器的电抗值不会随电流的变化而发生变化，具有极其良好的电抗线性度，因此限流电抗器宜做成空心产品而非铁心产品。

●产品特点(Product Features)

◆整体玻璃钢绕制结构

      电抗器均由浸渍过的长玻璃丝束对线圈的内外进行包封，并固化成型，具有良好的结构强度及防潮防水性能，当电抗器在经过大电流冲击时，因其很好的结构强度，可以承受其产生的巨大机械拉应力，而不会造成电抗器本体的损坏，另因其良好的防潮防水性能，可以在户外安装并通电运行。

      因电抗器其良好的整体性，电抗器使用寿命>30年，并且运行噪音<60dB。

◆采用优质的绝缘材料

      导线采用优质的多层聚脂薄膜做其匝间绝缘，以保证产品在运行时，有足够用的能力承受其冲击电压，而不会因为过电压，造成匝间绝缘破坏。另其绝缘材料具有F级的耐温等级，在其较高温度下，也不会造成其绝缘性能下降，保证产品安全可靠的运行。

◆完善的工艺手段保障产品的优良品质

      电抗器采用截面很小的圆导线（Φ2.0~Φ4.5）作为线圈导线，有效地降低谐波下导线中的涡流损耗。

      电抗器采用多层并联结构，线圈的轴向电应力为零，在稳态工作电压下，沿线圈高度方向的电压分布均匀。

      电抗器线圈层间采用聚脂玻璃纤维引拔条作为轴向散热气道，使其产品具有良好的散热性能。

      电抗器在温升设计时，利用计算机仿真技术，充分考虑产品的温度分布及其极点最高温度，并留有相当的设计裕度，以保证产品长期安全可靠的运行。

      电抗器导线部份采用氩弧焊进行焊接，机械结构上无紧固零件，大大提高了运行的可靠性。

◆全自动数控生产设备为优质产品提供保障

      电抗器的线圈绕制采用全自动立绕设备，自动排线，自动计数，自动绕制，绕制过程中保持相同的张压及绕制速度，线圈绕制平整均匀，因空心电抗器对匝数的要求极高，多一匝或少一匝均会造成产品运行发生烧毁，所以必须从设备上要求产器匝数的正确性，从而保证了电抗器产品的正确性及一致性，为生产出优质的空心电抗器产品提供设备保障。

●产品选型方式(Product Selection Method)

方式一：直接给出电抗器具体型号，例如 XKGKL-10-1200-4%，型号中包含电抗器系统电压10kV，电抗器额定电流1200A，电抗率4%，这三要素缺一不可。

方式二：如无法知道电抗器具体型号，则需要提供发电机组或主变的额定容量与阻抗，二次电压，线路的额定电流，断路器最大短路电流。可以根据以上参数计算出限流电抗器的型号参数。

订货要求：在确定好限流电抗器的型号参数后，需要提供电抗器的安装方式（三相品字、一字或L字平放，两叠一平，三相叠放），如是户内安装，需要提供场地大小及房屋内净高；电抗器进出线夹角（180°、120°、90°、60°、45°、0°等）；以及其它的特殊说明。

●安装注意事项(Product Installation)

1、各安装方式中均不考虑有闭合线匝和其他电抗器的无铁磁物空间。

2、电抗器本体中心1.1D范围内不得有粗大的金属物体，更不能形成闭合回路（注：D为电抗器本体外径）。

3、在电抗器安装基础内不应有闭合的钢筋或金属物体。

4、相邻两组（或两台）电抗器之间其中心距不小于1.7D。

5、电抗器中心点距墙壁或围栏的距离不小于1.1D。

6、电抗器顶部距屋顶的距离应不小于0.5D。

其它说明：

电抗器连接螺丝应采用不磁不锈钢螺丝进行紧固，不得采用铁件螺丝，如是户外安装，连接电缆的螺丝也应采用不锈钢螺丝进行紧固，以防接线螺丝锈蚀而造成接线排烧毁。
